ZTPx正压通风控制装置

※关于我们

南阳防爆电气研究所(CNEx)是我国防爆电气技术专业研究所，是我国防爆电气设备科研及试验基地，主要从事电气防爆技术的科研、防爆电气产品的开发、检验、标准化和信息化等方面的工作。

正通防爆电气有限公司是南阳防爆电气研究所下属的一个对外独立开展防爆电气产品科研与开发，制造，销售以及技术咨询服务业务的子公司。它汇聚了研究所防爆，机械，电气电子，计算机等方面的高级人才，具有国内一 流的防爆电气产品科研及开发能力。它曾成功开发出各类防爆控制箱，电机用防爆预吹扫装置，矿用掘进机电控箱等防爆产品。

正压电气柜用ZTPx正压通风控制装置是由南阳正通防爆电气有限公司研发生产，能够满足正压Px环境下所有的技术要求，并能实现远程监测，是目前正压电气柜正压控制装置更新换代产品。

※产品概述

ZTPx系列正压控制装置可以采用多种方式固定在正压通风型（Exp）设备上，在设备启动前对设备内部的可燃性气体进行吹扫，把可燃性气体的浓度降低到爆炸极限浓度之下，并能对吹扫流量进行监控，吹扫完成后，转入正压过程，在正压保压过程中中，该装置可根据设备的泄漏量及气源压力的变化自动调整进入设备内部的气体流量，对泄漏量自动进行补偿，使设备内部保持稳定的正压。

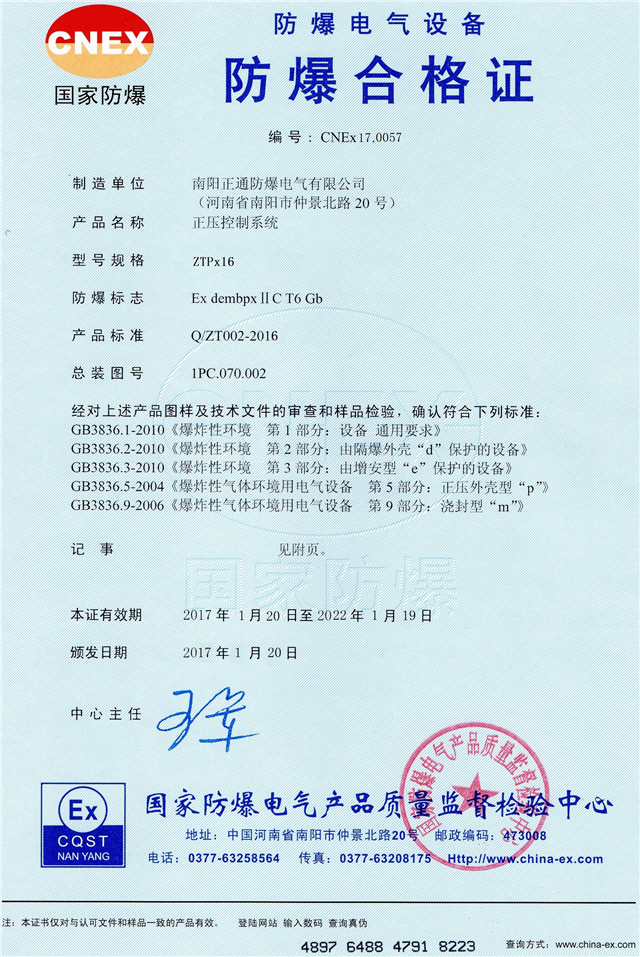

该产品经国家防爆电气产品质量监督检验中心检验合格，并取得防爆合格证。

※适用范围

本产品是根据GB3836.1-2010《爆炸性环境 第1部分：设备通用要求》、GB3836.2-2010《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》、GB3836.3-2010《爆炸性环境 第3部分：由增安型“e”保护的设备》、GB3836.5-2004《爆炸性气体环境用电气设备 第5部分：正压外壳型“p”》 、GB3836.9-2006《爆炸性气体环境用电气设备 第9部分：浇封型“m”》的规定制成复合防爆型结构，其防爆标志为Ex demb[px] IIC T6 Gb，适用于工厂或可能存在IIA、ⅡB、IIC类可燃性气体、蒸汽与空气混合形成的爆炸危险1区或2区场所。

※工作原理

产品执行Q/ZT006-2016标准，在电气柜启动前，吹扫气体（新鲜的空气或氮气）通过控制模块进入电气柜内腔，对电气柜内腔原有气体进行有效的置换，将内腔的气体由泄压阀排出，吹扫完成后泄压阀自动关闭，同时装置会给出通电信号。并在吹扫完成后直接进入保压及泄漏补偿状态，在电气柜运行过程中电气柜内腔压力始终高于外界压力（至少70Pa），防止可燃性气体进入壳体内部，当气源压力出现压力偏低造成电气柜壳内失压（小于70Pa，不能保证正常的泄漏补偿时），该控制系统会给出信号，电气柜控制柜接到信号后，自动报警或切断电气柜电源。

※型号说明

※主要结构

※主要技术参数

主气源要求：         洁净无油的干燥空气或惰性气体

主气源压力：         0.3～1.5（MPa）

吹扫压力：           300(Pa)以上

正压维持压力：        350～1000（Pa）

联锁停机压力：        50(Pa)

正压报警压力：        300Pa(Pa)

泄压阀打开压力：       1000（Pa）以上

换气时间：           根据用户要求设定，一般设定在10Min～30Min为宜

电   源：           DC  24V

适用温度范围：        -20℃～+40℃

※工作状态图（实例）

※附表1

※选型提示

1、电气柜生产商根据吹扫容积和客户要求的吹扫时间选定产品规格。

2、吹扫容积=5X电气柜壳体内腔净容积。

3、根据气源条件选择合适的吹扫时间，吹扫时间一般选择在20～30min为宜，也可根据用户要求设定。

4、吹扫流量=吹扫容积/吹扫时间。

注：GB3836.5-2010 3.5项关于外壳容积的定义为：没有内装设备的空外壳的容积。

※选型示例

1、一台正压电气柜，外壳容积计算为4m3（4000Nl)。

2、确定吹扫容积5X4m3=20m3（20000Nl)。

3、根据用户气源条件选择吹扫时间为20min（在20min内能保证进气压力和流量不低于技术参数表中的要求）。

4、吹扫流量=吹扫容积/吹扫时间=20000Nl/20min=1000Nl/min。

5、电气柜制造商根据电气柜泄漏量测试为100Nl/min，计算电气柜总吹扫流量为1100Nl/min.

6、按吹扫流量表选取ZTPx15型号。

※外形尺寸图

※主箱体

※接线图

※系统联接图

注：电路接口为M16钢布葛兰头，电缆直径φ6~10mm，其中电源及电磁阀电缆为2股线，控制输出电缆为4股线（分别为柜体内压力低于300Pa时报警线路和低于70Pa时联锁停机线路），气路接口为为φ8不锈钢快插接头，如主控箱在正压柜内部，则气路接口可更改为φ4气管接头，大气压力需接到柜体外部。
