PCep系列预吹扫控制系统

PCep系列正压控制系统以壁板安装方式固定在正压通风型（Exp）设备侧面，在设备启动前对设备内部的可燃性气体进行吹扫，把可燃性气体的浓度降低到爆炸极限浓度之下，吹扫完成后，转入自动保压及闭环自动增压模式，根据设备的泄漏量及气源压力的变化自动调整进入设备内部的气体流量，对泄漏量自动进行补偿，使设备内部保持稳定的正压。

※产品概述

PCep系列预吹扫控制系统是以壁板安装方式固定在增安型（Exe)、无火花型（Exn）设备侧面，在设备启动前对设备内部的可燃性气体进行有效性置换，将可燃性气体的浓度降低到爆炸极限浓度之下，确保设备在启动过程中即使因负载增加或绝缘老化等原因产生火花的情况下也不会引起爆炸危险，保证设备在危险环境下可以安全运行。

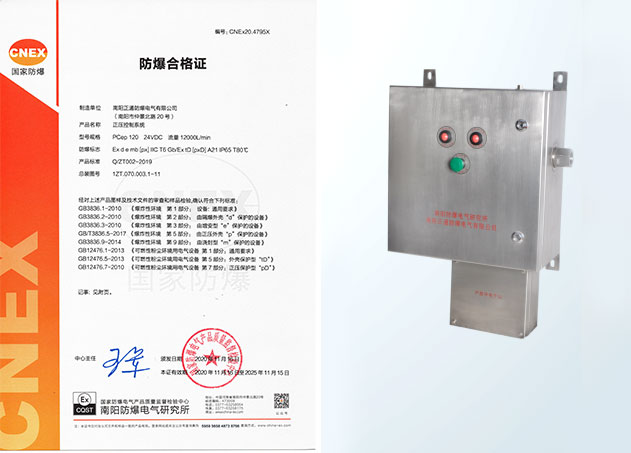

该产品经防爆电气产品质量监督检验中心检验合格，是目前国内同类产品中取得整个系统防爆合格证的产品。

※适用范围

本产品是根据GB3836.1-2010《爆炸性环境 第1部分：设备通用要求》、GB3836.3-2010《爆炸性环境 第3部分：由增安型“e”保护的设备》、GB3836.5-2004《爆炸性气体环境用电气设备 第5部分：正压外壳型“p”》 、GB3836.9-2006《爆炸性气体环境用电气设备 第9部分：浇封型“m”》 、GB3836.8-2010《爆炸性气体环境用电设备 第8部分：“n”型电气设备》的规定制成复合防爆型结构，其防爆标志为Ex embnACpz IIC T6 Gc，适用于工厂或可能存在IIA、ⅡB、IIC类可燃性气体、蒸汽与空气混合形成的爆炸危险1区或2区场所。

※工作原理

PCe系列预吹扫控制系统执行Q/ZT002-2011标准，在电机启动前，吹扫气体（新鲜洁净的空气或氮气）通过控制模块进入电机内腔，当压力达到设定值时，泄压模块中的泄压阀开启，泄压盒中的流量达到设定值时，启动计时装置，系统进入有效吹扫阶段，对电机内腔原有气体进行连续有效的置换，同时提供一个气动指示信号，和一个防爆干接点连接的电气信号至远程控制室，经过一个连续无中断的吹扫周期后，吹扫阀关闭，吹扫结束，现场气动指示灯及远程控制室自动指示，发出起车信号。

※主控箱内部结构

※工作流程

※工作状态图（实测）

※主要技术参数

主气源要求：           洁净无油的干燥空气或惰性气体

主气源压力：           0.4~1（MPa）

逻辑控制单元设定压力：     0.3MPa

流量传感器设定压力：      300Pa~450(Pa)

换气时间：             用户可以自行设定，一般设定在20Min~30Min为宜

远程控制电磁阀：         DC  24V、125mA;  II 2G Exmb  IIC T5 Gb

远程显示开关：           DC  24V、 150mA; II 2G Ex db IIC T6

适用温度范围：          -20℃--+40℃
